紅外熱像儀的內部構造

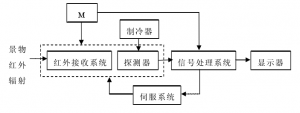

紅外熱像儀作為一個典型的機電一體化設備，之所以能夠完成如此強大的熱成像功能是由于其內部構件共同的作用。簡單來講，紅外熱像儀的內部構件由四大部分組成，分別是光學系統、紅外探測器、信號處理系統和顯示記錄系統。下面將分別對這四大部分做一個詳細的功能性解釋。

1. 光學系統

該系統的主要作用是接收目標物體發出的紅外輻射，通常為兩個焦點。第一個焦點的主要作用是放置調制器；第二個焦點的主要作用是放置探測器。要想保證溫度測量結果的準確性，就需要使用調制器以固定頻率的形式輸入溫度參考對象，在實施掃描的逆程過程中需要快速插入光路，而且相應的光路應該被完全遮擋，在此過程中第一焦點發揮著重要的職能作用。在光學系統中，通常不會單獨設置孔徑光闌，因此應該盡量擴大通過孔徑，當有了一定的孔徑光闌之后，即便孔徑角度沒有發生太大的變化，光學系統接收到的信號能量也會大大減少。保障孔徑角度的穩定性，可以有效提高紅外熱像儀的溫度測量精度。

1. 紅外探測器

當光學系統接收到測量物體發出的紅外輻射之后，這些輻射能量會集中在探測器的焦平面上，形成一個大致的輪廓，然后由探測器對輻射信息進行整合分化處理。探測器是紅外熱像儀中的核心部件，要想避免熱噪聲、被噪聲對測量結果的干擾，使得探測器的探測率、信噪比大大提高，就需要讓探測器時刻處于低溫環境中。以制冷方式作為劃分依據可以將焦平面分為兩種：一種是制冷型探測器；另一種是非制冷探測器。

1. 信號處理系統

正常情況下，探測器接收到的信號極其微弱，僅僅達到微伏水平。因此為了將較小的溫度差更好地體現出來，需要對接收到的信號進行轉換放大處理。信號處理電路的主要作用是對探測器接收到的低電平信號實施限制帶寬，進行放大處理，然后將信號輸出到顯示器或者控制系統當中。

1. 顯示記錄系統

紅外熱像儀的顯像是將經過放大處理的視頻信號傳輸?shù)诫娨曪@像管當中，進而顯示出目標物體的紅外圖像，這種顯像方法在生產生活中的應用非常普遍。當顯像管只有黑白兩種顏色時，畫面中的黑白表示目標物體的溫度不同；當顯像管為彩色時，輻射信號會經過編碼、分層等一系列處理，最終使得顯示器顯示出目標物體的彩色圖像。為紅外熱像儀輸出的溫度圖像，值得注意的是，圖像中的顏色反應的不是目標物體的實際顏色，而是物體的溫度分布狀況，可稱之為假彩色熱像。通常情況下，紅色、黃色表示溫度較高，藍色、紫色表示溫度較低。
